Tutoriales de instalación AA
Una instalación adecuada de los Aires Acondicionados Neil es clave para garantizar su máximo rendimiento, evitar filtraciones de agua y brindar seguridad. Gran parte de las fallas o la pérdida de eficiencia en estos equipos se debe a una instalación deficiente.
Estos videos tutoriales han sido creados especialmente para usuarios sin experiencia técnica. Su objetivo es proporcionar instrucciones claras y confiables, facilitando una instalación correcta de los Aires Acondicionados Neil para cualquier persona.
Los Aires acondicionados Neil pueden ser instalados por agentes oficiales Neil o bien por el usuario final. Una correcta instalación brinda seguridad, evita posibles filtraciones de agua, y garantiza que el Aire Acondicionado estará trabajando a todo su potencial.
INTRODUCCIÓN
Los Aires Acondicionados Neil están diseñados para que el usuario final pueda realizar la instalación de manera sencilla y precisa. Se incluyen todos los accesorios necesarios, como burletes, mangueras y tornillería, requiriendo únicamente algunas herramientas adicionales que se detallan a continuación.
¿Qué incluye la Caja?
Herramientas Necesarias
¿Qué incluye la Caja?
Herramientas Necesarias para la Instalación
-Cambio de Manga Externa a Manga Interna (opcional)-
En caso de que usted tenga un Aire acondicionado Neil con Manga externa y quiera instalarlo en un utilitario o Motorhome donde necesite que la manga eléctrica pase por el interior del vehículo puede hacer el cambio.
1) Quite la cáscara del Aire acondicionado
2) Quite la tapa protectora del evaporador
3) En la parte trasera de esta tapa encontrara un agujero pequeño, deberá agrandarlo para que pueda pasar correctamente la manga.
4) Pase la manga de instalación por alrededor del ventilador e ingresela al interior del Aire acondicionado por atrás del evaporador, tal como se muestra en el video.
5) Asegúrese de que la manga quedo firme y vuelva a colocar la tapa protectora del evaporador.
1- Preparación del vehículo:
-Con corte de techo-
Para instalar el Aire Acondicionado Neil, hay dos opciones: puede montarse en el espacio de la ventana al cielo del camión utilizando el chapón correspondiente (ver video: «CON ventana al cielo»), o bien realizar un corte en el techo para su instalación (ver video: «SIN ventana al cielo»).
Para realizar el corte en el techo, se recomienda utilizar la planilla de corte incluida con el Aire Acondicionado. Si no dispone de ella, puede descargarla e imprimirla en tamaño A3 desde el siguiente enlace: “Plantilla de corte de techo de Aire Acondicionado”.
Una vez ensamblada, la plantilla indica las dimensiones recomendadas para realizar el corte en el techo y facilitar la instalación del Aire Acondicionado.
SIN ventana al cielo (corte de techo)
CON ventana al cielo
-con Ventana al cielo-
En caso de Instalar el Aire acondicionado en vehículos con ventana al cielo y si el agujero que deja es mayor a 55cm x 35cm deberá colocar un chapon (opcional) para poder luego instalar correctamente el Aire.
Contamos con distintos modelos de Chapones, en función del camión donde se valla a colocar, recomendamos comunicarse con el equipo técnico para asegurarse de contar con el chapón correcto.
2- Colocación del Burlete:
1) Antes de instalar el burlete, es fundamental limpiar a fondo la superficie del techo del vehículo para garantizar una correcta adherencia.
2) Presente el burlete sobre el techo, mídalo y marque el punto de corte, asegurándose de que sobresalga entre 2 y 3 cm más allá del borde del corte en el techo o de la ventana al cielo.
3) Corte el burlete en un ángulo de 45 grados para asegurar una unión precisa y firme en los extremos. (Ver Video).
4) Coloque el burlete tal como se ve en el video.
5) Aplique silicona (Fastix) entre el burlete y el techo para evitar filtraciones de agua de lluvia. Se recomienda colocarla tanto en la parte interna como externa del burlete para una mejor protección.
IMPORTANTE: Verifique que la superficie del techo esté completamente nivelada. Si presenta desniveles, como canaletas u otras irregularidades, rellénelos con silicona o burletes más finos antes de colocar el burlete principal.
Colocación de Burlete
3- Montaje del Aire Acondicionado:
Una vez realizado el corte de techo y colocado el burlete correspondiente, deberá presentar el Aire acondicionado.
Asegúrese que el mismo quede correctamente presentado en el agujero realizado para luego ajustarlo desde el interior del vehículo.
HDK 2200
HDK 2800 y HDK3300
3.1 Instalacion de Manga electrica
Los Aires Acondicionados Neil cuentan con dos versiones respecto a la ubicación de la manga de Instalación:
Aire Acondicionado Neil 12v:
Con Manga Interna: En esta versión la manga eléctrica sale del interior del Aire acondicionado y va por dentro del vehículo hasta la batería. Es ideal para Motorhomes, o vehículos cerrados donde la batería se encuentra en el interior del vehículo.
Con Manga externa: La manga eléctrica sale por el exterior (por la parte trasera del Aire) y debe colocarse pegada al chasis del vehiculo hasta llegara la batería. Ideal para instalarse en camiones y vehículos en general donde la batería este ubicada en el chasis, en el exterior de la cabina.
Aire Acondicionado Neil 24v:
SOLO disponible con manga externa: El modelo 24v SOLO está disponible con manga eléctrica externa.En caso de ser necesario, es posible pasar de manga externa a manga Interna. Recomendamos comunicarse con soporte técnico para recibir instrucciones.
Manga Interna (solo en 12v)
Manga externa (12v y 24v)
4- Ajuste de Aire Acondicionado:
Después de instalar el Aire Acondicionado, asegúrese de ajustarlo firmemente al techo del vehículo para garantizar una sujeción segura y eficiente.
1- Coloque el barral (incluido) y preséntelo, asegurándose de alinearlo correctamente con la posición de los espárragos.

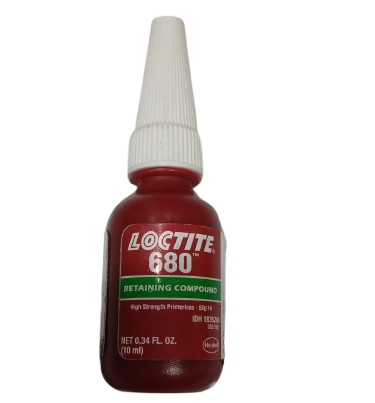

2- Coloque los espárragos (es recomendable usar fijador de tuercas del tipo «LOCTITE 680» o similar) esto permitirá que los espárragos no corran riesgo de aflojarle por la vibración del vehículo:
3- Luego Coloque:
1º: Arandela.
2º: Arandela Grower.
3º: Tuerca.
4- Asegúrese que quede bien ajustado para evitar que el aire acondicionado se mueva con la vibración del vehículo.
5- Por último, ajuste los dos tornillos con goma que se encuentran en la parte de atrás del aire acondicionado (deberá acceder del lado de afuera del vehículo). Es importante para evitar vibraciones.
Ajuste del Aire Acondicionado al vehículo
Ajuste de tope trasero
5.1- Colocación del tablero interior (HDK2200):
Una vez instalado y ajustado el Aire Acondicionado, coloque el tablero y conecte las terminales del equipo a la plaqueta del tablero.

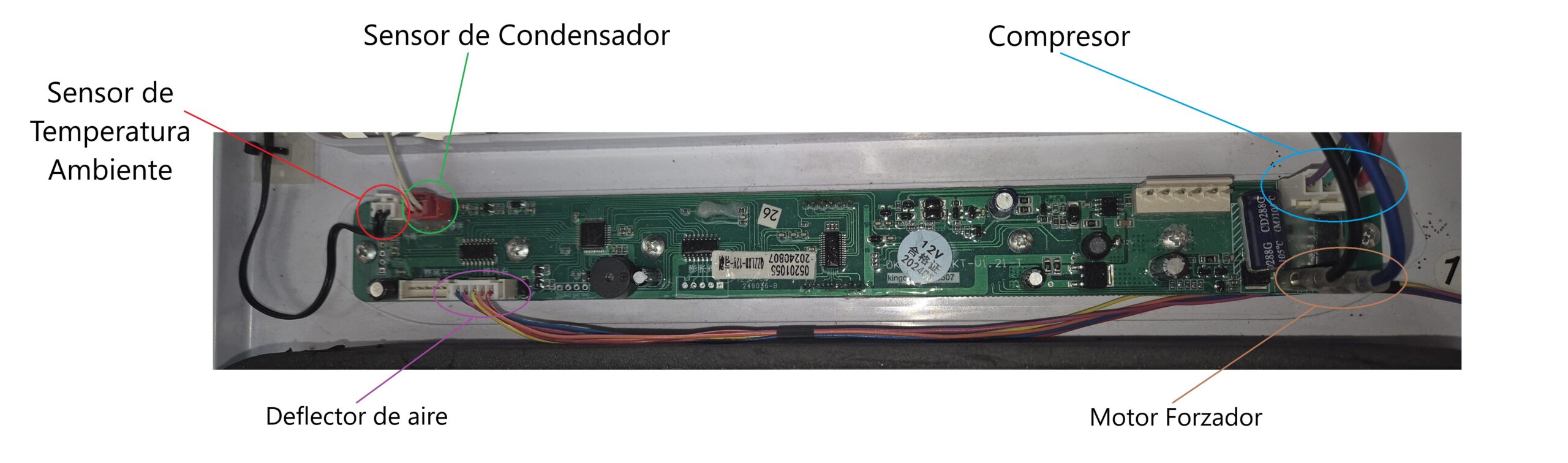

1- Presente el tablero y conecte las terminales, según el siguiente esquema:
SOLO deberá conectar el «SENSOR DEL CONDENSADOR» , el «COMPRESOR» y el «MOTOR FORZADOR» (El conector positivo (azul) va en la ubicación más cercana a la punta de la plaqueta), el resto de los conectores ya están conectados al tablero.
2- Una vez conectado, presente el tablero y coloque los tornillos correspondientes.
IMPORTANTE: Si su vehículo tiene una distancia considerable entre el techo y el entretecho, es posible que los tornillos incluidos no sean lo suficientemente largos. En ese caso, deberá utilizar tornillos de mayor longitud para asegurar correctamente el tablero interior.
Instalación del tablero
5.1 Extensión de tablero para Entretechos
En caso de que su vehículo tenga una distancia considerable entre el techo y el entretecho (por ejemplo en Motorhomes con aislamiento) es necesario extender la conexión del tablero interno para que llegue correctamente a la base del Aire acondicionado (ver video).
Es importante que el aire frio que sale del Aire acondicionado, se dirija directamente a la salida del tablero, sin filtraciones en el medio.

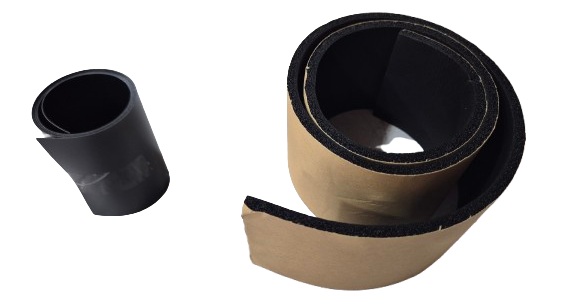

Para extender el tablero, debe usar los accesorios incluidos tanto la goma autoadhesivo aislante como la plancha plástica enrollada.
5.2- Colocación del marco interior (HDK2800 y HDK3300):
Los modelos HDK 2800 y HDK3300 cuentan con un marco interior que debe colocarse para tapar correctamente al agujero en el techo.
Para su instalación deben usarse los mismos espárragos que se usaron para la fijación del aire acondicionados a los barrales.
6- Instalación de Manga eléctrica:
La manga eléctrica es el componente que permite la conexión del aire acondicionado a la batería del vehículo. Debe conectarse directamente a la batería principal o, si está disponible, a una batería auxiliar. Dado el consumo del aire acondicionado, se recomienda utilizar una batería de litio o gel con una capacidad mínima de 200Ah para un rendimiento óptimo.
Importante: En caso de necesitar alargar la manga eléctrica, puede realizar un empalme teniendo en cuenta lo siguiente:
SIEMPRE utilice un cable de un grosor igual o mayor al original.
– Cable de 16 mm² de sección para modelos 12v.
– Cable 10 mm² de sección para modelos 24v.
En caso de necesitar realizar un empalme deberá hacerlo con estaño siguiendo las instrucciones del siguiente video.
7- Uso de Aire y control remoto:

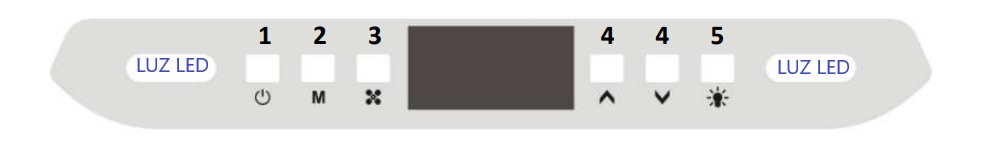

Una vez que el aire acondicionado esté instalado y conectado a la batería, podrá utilizar el tablero de comando. Los botones del tablero cumplen las siguientes funciones:
1. Encendido – Apagado.
2. Modo de enfriamiento:
1. Modo ECO (ahorro de energía).
2. Enfriamiento normal.
3. Enfriamiento máximo.
3. Velocidad del ventilador.
4. Temperatura «+» y «-«.
5. Luz ambiente.

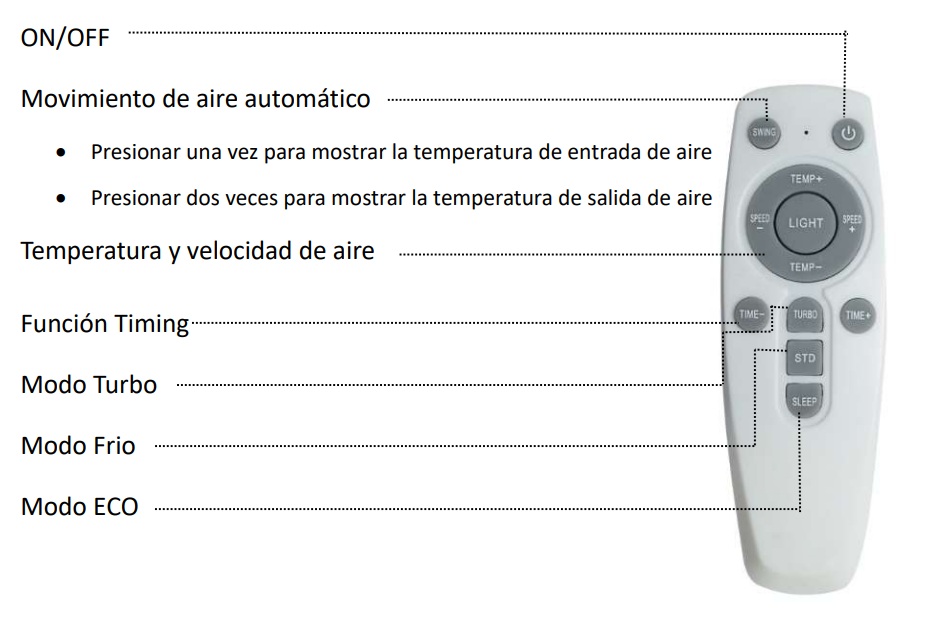

Control remoto :
8- Códigos de Errores y soluciones:
Cuando el panel detecta una falla, el sistema se detiene automáticamente, el ícono de error comienza a parpadear y el código de falla se muestra en la pantalla.
LISTADO DE FALLOS:
EC: Fallo del sensor de control de temperatura. Compruebe el conector de la sonda de temperatura o reemplace la sonda de temperatura en el panel.
SOLUCIÓN: baje el tablero y asegúrese que estén correctamente ajustados los conectores de los sensores.
EF: El ventilador interno está defectuoso, el ventilador está en cortocircuito o con sobre corriente.
SOLUCIÓN: Verifique el ventilador interno en busca de cortocircuito o problemas con el cepillo de los carbones.
E1: Bajo voltaje/sobretensión.
SOLUCIÓN: Compruebe la línea de suministro y los ajustes de bajo voltaje. Probablemente, deba ajustar los valores de protección de bajo voltaje (ver manual).
E2: Protección contra sobre corriente del controlador.
SOLUCIÓN: Verifique la disipación de calor de la unidad externa, si hay una fuente de calor en el lugar de instalación y si hay demasiado refrigerante.
E3: Protección contra bloqueo del controlador.
SOLUCIÓN: El cable de conexión del compresor no está haciendo buen contacto o el cilindro del compresor está bloqueado.
E4: Protección contra bajo voltaje del controlador.
SOLUCIÓN: Compruebe la línea de alimentación del controlador y la protección contra bajo voltaje del controlador. Probablemente, deba ajustar los valores de protección de bajo voltaje (ver manual).
E5: Protección contra cortocircuito o daño del controlador.
SOLUCIÓN: Verifique la conexión entre el controlador y el compresor en busca de desgaste y cortocircuito.
E6: Protección contra sobretensión del controlador.
SOLUCIÓN: Verifique si el voltaje del sistema excede los 30V.
E7: Si se presentan 3 fallos de arranque consecutivos, generalmente causados por E3 o E12.
E8: El ventilador exterior está defectuoso.
SOLUCIÓN: Verifique los cables de conexión del ventilador, en caso de que el ventilador este dañado, deberá reemplazarlo.
E9: El interruptor de temperatura o el interruptor de presión están desconectados.
SOLUCIÓN: Verifique la presión del sistema o el interruptor de temperatura.
H2: Protección contra pérdida de fase del controlador.
SOLUCIÓN: Verifique los cables de conexión del compresor.
H3: Protección contra sobre temperatura del dispositivo de alimentación del controlador.
H4: Fallo general del controlador.
También podés descargar en tu computadora o celular todos nuestros videos de instalación, para tenerlos siempre a mano al momento de instalar tu Aire Acondicionado.
Mantenimiento y Soporte
Instalá tu Aire Acondicionado Neil de manera fácil y rápida por tu cuenta. Si tenés alguna duda, antes o después de la instalación, visitá nuestra nueva sección de tutoriales, donde encontrarás manuales, videos y mucho más.
Por dudas o consultas contactanos al 0800-222-0177 o bien podés enviar un WhatsApp a nuestro soporte técnico
